エックスレイプレシジョン





  >
X線カメラXC+604HI

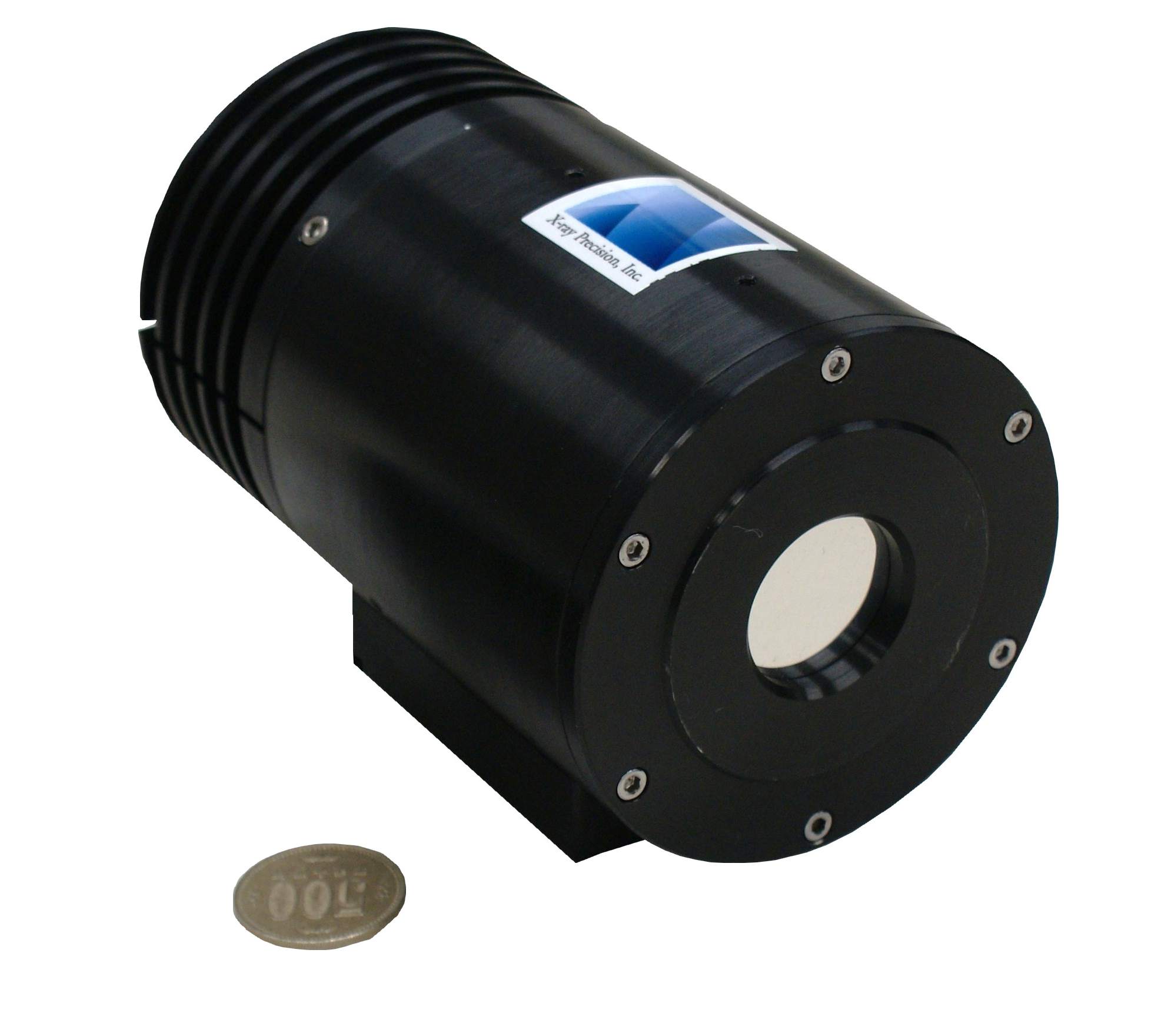

小型超高感度X線カメラ XC+604HI





◆ファイバーオプティクスイメージインテンシファイアによる超高感度・高分解能の小型X線カメラです





*出力信号はNTSC準拠のComposite Video,1Vp-p,

75ohm Unbalanced



*BNCコネクタ出力により通常の液晶TVのRCA端子入力でX線画像が得られます



*微弱なX線ビームの大きさの確認に使用できます











  基本性能

  ●  シンチレータ 密度 :  4.51gr/cm3         電子幾何光学系 イメージインテンシファイア ゲイン104 以上

  ●  光学系 テーパーファイバ 25:1/2" CCD             撮像素子: Interline transfer CCD image sensor

     総画素数: 811(H)×508(V)              ●  有効画素数: 768(H)×494(V)

      ユニットセルサイズ: 804μm(H)×908μm(V)    走査方式: Frame storage/Frame readout

     同期方式: Internal                 `  信号方式: Composite Video, 1Vp-p, 75ohm Unbalanced





     外観仕様等

  ● 電源電圧   AC100V      ● 消費電流  Max 300mA  ● 動作温度  +5~+40℃  保管湿度  65%RH以下

  ● 外形寸法    約90mmφ×170mm(L)            ● 重量     1.65kgr         取付固定ネジ U1/4

   入出力端子 Video out (BNC) , Power, Remote Control     ● CCDカメラS/N比 52dB(AGC OFF)

   ● CCDカメラAGC 5~38dB(manual)

   ● 水平解像度 570TV Lines

 詳細は是非お問い合わせください。
